# SPI 协议笔记 (基于 AD/DA 芯片 XPT2046) 坑惨我了

# 被坑经历

我买的 51 似乎是新版的 上面的 ADDA 芯片不是视频里面说的 PCF8591 视频里面是以 PCF8591 来讲解的 而那个芯片正好也是走的 IIC 协议 所以视频里面改一改通讯地址就能用了 我就一直抱着我的单片机学啊学啊 一直都不行 在网上找了很多例程都没办法用 (因为都是找的 PCF8591 的代码 当然用不了) 所以这个问题就被搁置了 之后后面有一天我无意中看到了我的单片机上面的 AD/DA 芯片特别小 感觉有些不对劲 拿出来和同学的一比较 才发现自己的那个芯片是 XPT2046 走的是 SPI 协议 这才能继续进行下去 (51 单片机结束的一个工程需要利用到 AD 转换 必须得用到 ADDA)

# SPI 协议

和 IIC 协议类似 SPI 协议也是用于不同模块之间的通讯 但是 SPI 用了四根线 分别是 SCLK CS MOSI (master output slave input) 和 MISO (master input slave output)

其中 SCLK 为时钟节拍 其电平的变化使得每一位的数据被传送出去 CS 为使能端 当 CS 为低电平时 SCLK 才能起作用 MOSI 和 MISO 分别对应着主发从收和主收从发 默认情况下 SCLK 空闲状态为低电平 此时将数据送给 MOSI (或 MISO) 再将 SCLK 电平拉高 此时数据便发出去了 此外 SPI 由高位到低位的顺序传送数据

其实在 SPI 协议中 SCLK 空闲时的电平、在第几个跳变沿发送数据都是可以自定义的 就我目前看来 如果不是特殊项目对数据传输的时效性有很高要求的话 使用默认情况就可以满足要求了

在 SPI 协议中 时钟极性 (CPOL) 就是用来定义 SCLK 空闲时候的电平的
当 SPOL = 0 时 SCLK 空闲时的电平为 0
当 SPOL = 1 时 SCLK 空闲时的电平为 1

时钟相位 (CPHA) 是用来定义采取第几个跳变沿时的数据
当 CHPA = 0 时 采用第一个跳变沿时候的数据
当 CHPA= 1 时 采用第二个跳变沿时候的数据

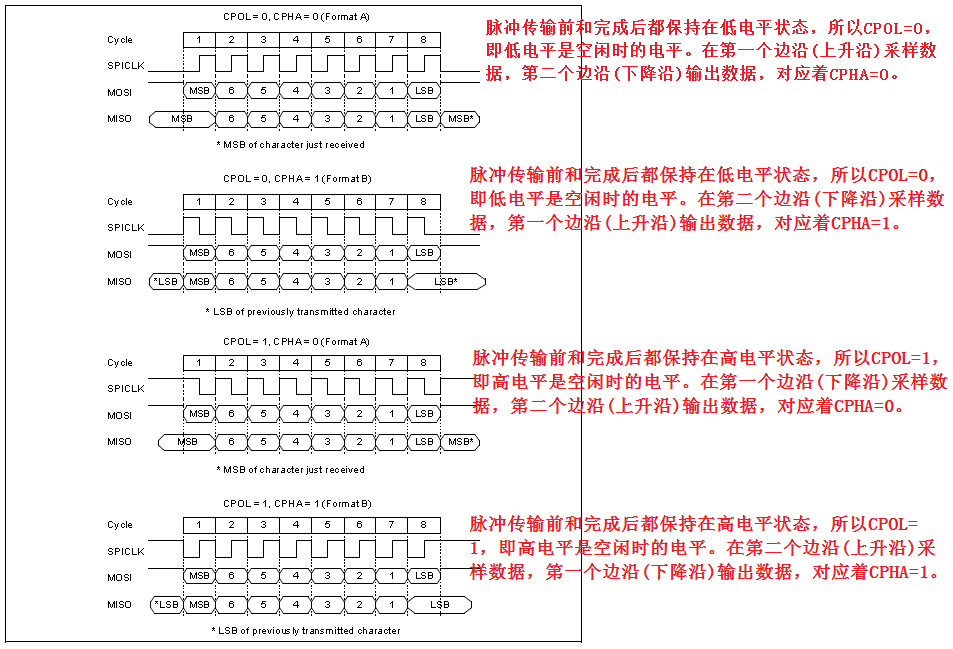

由 CHPA 和 CPOL 的变化 也就产生了四种模式

因为 SPI 采用了两根数据线 所以使得收发数据都变得很容易 以下为 XPT2046 的通讯过程

1. 使能端 (CS) 电平降低
2. 主发从收：发送从机 (XPT2046) 地址
3. 从发主收：主机接收来自从机的一字节的数据
4. 使能端 (CS) 电平升高

与 DHT11 的通讯比起来 SPI 不用做数据校验 与 IIC 协议比起来 SPI 不用响应应答信号 在编写过程中非常方便 但是相对来说还是缺少了数据的稳定性 因为它并未考虑到主机未接收时的措施

# 完整代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64

/***********DIN 对应 MOSI, DOUT 对应 MISO**********/

void SPI_write(uchar dat)
{
	uchar i;

	for (i = 0; i < 8; i++)
	{
		DCLK = 0;
		if (dat & 0x80)
		{
			DIN = 1;
		}

		else
		{
			DIN = 0;
		}

		DCLK = 1;
		dat <<= 1;
	}
}

int SPI_read()
{
	int dat;
	uchar i;

	for (i = 0; i < 12; i++)
	{
		DCLK = 1;
		dat <<= 1;
		if (DOUT)
		{
			dat |= 0x01;
		}

		else
		{
			dat |= 0;
		}

		DCLK = 0;
	}

	return dat;
}

int readDat(uchar cmd)
{
    int DAT;
    CS = 0;
    SPI_write(cmd);
    DCLK = 0;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    DAT = SPI_read();
    CS = 1;
    return DAT;
}
